传输产品：DS-1LN5E-S 超五类非屏蔽室内网线

产品类型

U/UTP CAT5E-4P-   PVC-CM

检验依据

ISO/IEC11801、TIA-568-C.2、 YD/T1019

芯线导体

芯线材料

无氧铜

标称直径(mm)

0.500

上偏差   0.005

下偏差   -0.005

芯线绝缘

绝缘材料

高密度聚乙烯

绝缘外径

0.88±0.03mm

外护套

护套厚度

0.50±0.05mm

护套外径

5.0±0.4mm

表面

光洁亮面,饱满收紧

护套材料

PVC(符合RoHS)，CM

颜色

根据要求

喷码标识

字体高度

3.0±0.3mm

字体颜色

黑色

打印误差及间距

≤±0.5%，1m

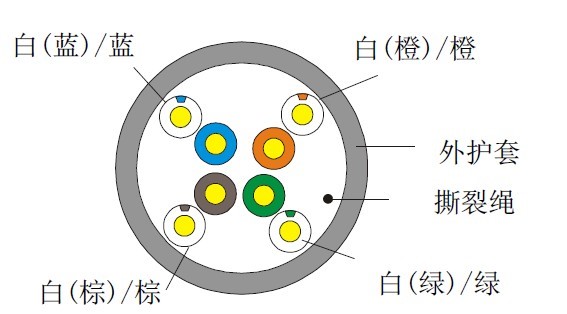

芯线颜色

第一对白(蓝)/蓝

第二对白(橙)/橙

第三对白(绿)/绿

第四对白(棕)/棕

包装方式

纸箱

纸箱规格

根据要求

装箱长度

305±1.5m

撕裂绳

有

排流线

无

外护套机械物理性能

老化前   抗张强度(Mpa)≥13.5，伸长率(%) ≥150

老化条件(℃×hrs)     100℃×24h×10d

老化后 抗张强度(Mpa)≥12.5， 伸长率(%) ≥125

冷弯(-20±2℃×4小时)     电缆外径的8倍，不开裂

电气性能(20℃)

1.0-100.0MHz特性阻抗(Ω)              100±15

1.0-100.0MHz时延差20℃(ns/100m)      ≤45

直流电阻20℃(Ω/100m)   max            9.5

直流电阻不平衡(%)max                   5.0

环境温度

-20℃ - 75℃
